سنسور بیم خطی از جمله سنسورهای دستگاه دزدگیر است و در انواع مختلفی تولید می گردد:
دو خط،سه خط،چند خط

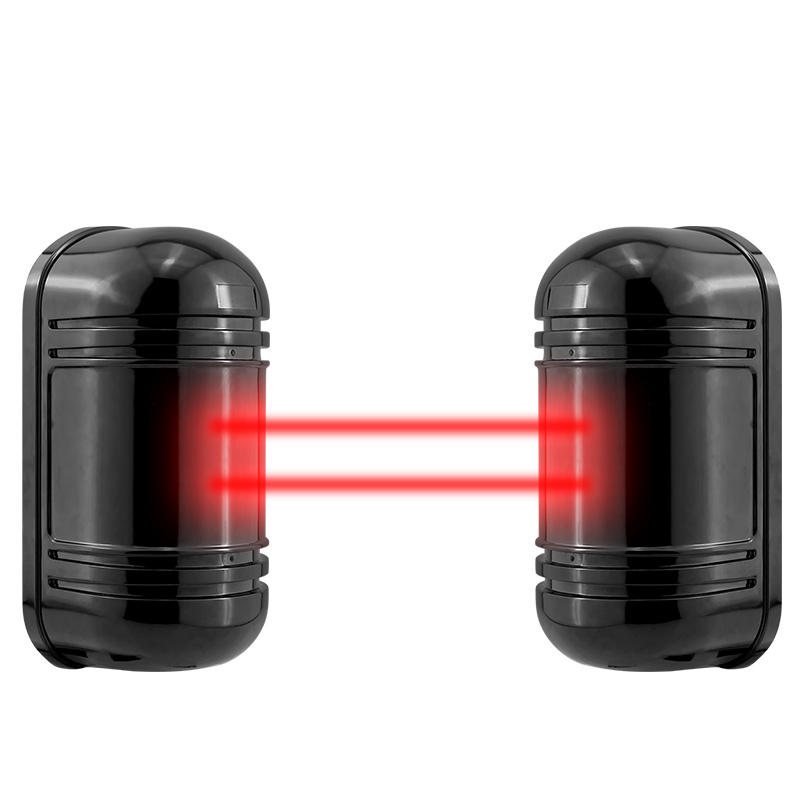

ساختار این سنسورها به این صورت است که از یک جفت سنسور خطی تشکیل شده است.یکی از قسمت ها فرستنده خطوط امواج با طول موج بلند و قسمت دیگر این امواج را دریافت می کند.خطوط نامرئی بین فرستنده و گیرنده یک خط به صورت نامرئی ایجاد می کند که با چشم قابل دیدن نیستند و اگر شخصی یا جسمی این خط را قطع کند قسمت گیرنده بیم خطی فرمان مدار باز یا بسته را به دستگاه مرکزی اعلام می کند.
این سنسورها معمولا در چه مکان هایی مورد استفاده قرار می گیرد؟
-راهروهای ورودی
-بالای درها که نیاز به مخافظت بیشتری دارد.
-تراسهایی که لازم است فضای جلوی آنها باز باشد.
-موزهها و گالریها و مراکز نگهداری اشیاء قیمتی
-باغها و مراتع و فضاهای باز که محیط اطراف آنها بسیار زیاد است و دیوارکشی مقرونبهصرفه نیست
در این مقاله سنسور بیم خطی100 متری را مورد بررسی قرار دادیم:
*برد این بیم خطی تا 100 متر می باشد.
*ولتاژ مورد نیاز 12 ولت است(در صورتی که افت جریان در جفت گیرنده اتفاق افتد میتوان از منبع تغذیه استفاده نمود)
*مجهز به جامپر و دارای جامپر پالس می باشد.
نکاتی که در نصب سنسور بیم خطی باید رعایت کرد:
1-سنسور را در مسیر درختان در حال رشد نصب نکنید چون بعد از چندین ماه باعث آژیر کشیدن دزدگیر می شود.
2-باید متراژ سنسور خطی را رعایت کنید مثلا اگر برای یک فاصله 100 متری،از سنسور 80 متری استفاده کنید شاید در ابتدای کار مشکل نداشته باشد ولی در آینده نزدیک مشکل پیدا می کند.
3-نباید از سیم غیر استاندارد استفاده شود.
4-در صورت امکان چشمی های خطی را زیر سایبان و یا محافظ نصب کنید.
5-تا حد امکان از تراز و LED لیزری برای مشخص نمودن مکان دقیق نصب استفاده شود.
